Информационно-управляющий комплекс для зерноуборочных и кормоуборочных комбайнов

Задачи

1. Увеличение производительности с одновременным снижением потерь.
2. Оптимизация работы комбайнёра путем выполнения ряда операций в автоматическом режиме.
3. Непрерывная диагностика состояния элементов систем комбайна (в том числе дистанционно) для своевременного обслуживания и ремонта.
4. Документирование работы комбайнёра и аварийных ситуаций.

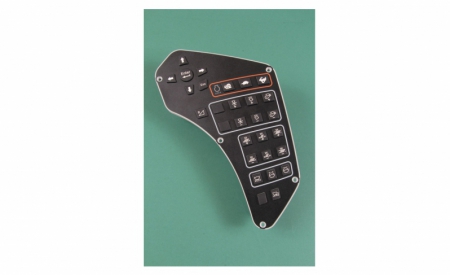

Пульт управления (ПУ) предназначен для управления исполнительными механизмами комбайна.

ПУ обеспечивает:

1. прямое управление внешними устройствами, подключенными непосредственно к ПУ, с анализом всех линий на обрыв и замыкание;
2. обмен по CAN шине обеспечивающий функционирование ПУ как элемента распределённой информационно-управляющей системы для реализации заложенных в неё алгоритмов.

Модуль терминальный универсальный (МТУ) предназначен для отображения информации и ввода необходимых данных.

МТУ обеспечивает:

1. непосредственный сбор и анализ информации более чем с 40 различных типов датчиков состояния оборудования, с непрерывным тестированием большинства линий связи на обрыв и замыкание;
2. обмен по CAN шине обеспечивающий функционирование МТУ как элемента распределённой информационно-управляющей системы для реализации заложенных в неё алгоритмов;
3. накапливание и хранение информации о наработке двигателя, пройденном
4. пути и других параметрах, в том числе о возникающих неисправностях, позволяющих оценить эффективность работы;
5. передачу данных о местоположении комбайна (с использованием ГЛОНАСС) и функционировании его узлов и агрегатов по сетям GSM для работы в составе систем дистанционного мониторинга;
6. запись накопленных данных на внешние носители;
7. отображение информации на цветном графическом трансфлективном дисплее диагональю 8,4 дюйма, разрешением 640х480 с ёмкостным тачскрином,
8. вывод изображения с 2-х видеокамер;
9. голосовое информирование водителя через внешнюю акустическую систему.

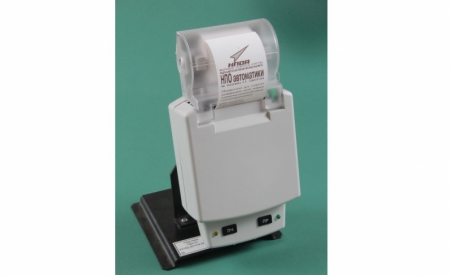

Прибор документирования (ПД) предназначен для документирования результатов деятельности.

ПД обеспечивает:

1. вывод текстовой и графической информации на твёрдый носитель (термочувствительную бумажную ленту);
2. обмен по CAN шине обеспечивающий функционирование ПД как элемента распределённой информационно-управляющей системы для реализации заложенных в неё алгоритмов.

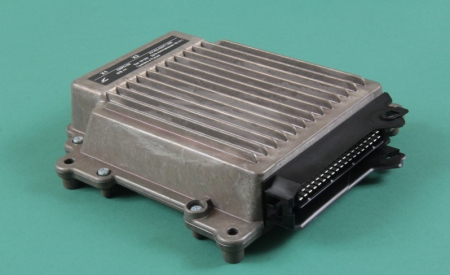

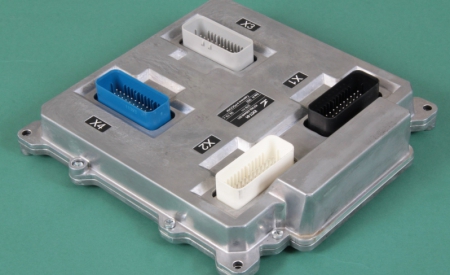

Контроллер универсальный сельскохозяйственной техники (КУСТ) и блок преобразования сигналов (БПС) предназначены для первичного преобразования сигналов, приходящих с датчиков различных типов, и формирования сигналов управления.

КУСТ и БПС обеспечивают

1. прямое управление внешними устройствами, подключенными непосредственно к блокам, с анализом всех линий на обрыв и замыкание;
2. непосредственный сбор и анализ информации с различных типов датчиков состояния оборудования с непрерывным тестированием большинства линий связи на обрыв и замыкание;
3. обмен по CAN шине обеспечивающий функционирование блоков как элементов распределённой информационно-управляющей системы для реализации заложенных в неё алгоритмов.
