Устройство исполнительное интеллектуальное (УИИ)
УИИ регулирует частоту вращения коленчатого вала дизеля, воздействуя на рейку топливного насоса высокого давления (ТНВД) дизеля через рычаг и тягу.
Устройство
В корпусе УИИ расположен поворотный электромагнит, электронный блок управления и датчик положения вала. В комплексе с датчиком частоты вращения и блоком питания, УИИ представляет собой регулятор частоты вращения коленчатого вала дизеля.
Характеристики
| конструктивный угол поворота выходного вала, рад (град), не менее | 0,54 (31) |
| крутящий момент на выходном валу, Н•м (кгс•см), не менее | 6 960) |
| напряжение питания УИИ | от 18,0 до 34,0 В |
| масса УИИ | 12 кг |
| датчик углового положения вала | встроенный |
| поддерживаемый класс точности САРЧ по ГОСТ 10511 | первый |
Преимущества УИИ
- простой и надежный механизм поворотного электромагнита не требующий планового ремонта, специального обслуживания и периодической замены смазывающих материалов в течение назначенного срока службы;
- встроенный блок управления позволяет сократить пространство при установке;
- наличие двух кодовых линий связи RS-485 позволяет настраивать параметры УИИ и обеспечивает его взаимодействие с системой верхнего уровня.
Показатели надежности
| степень защиты оболочки корпуса по ГОСТ 14254 | IP54 |
| группа механического исполнения по ГОСТ 17516.1 | М37 |
| температура эксплуатации, ºС | от — 50 до + 90 |
| вероятность безотказной работы УИИ за 5000 часов, не менее | 0,99 |
| назначенный срок службы до списания, лет | 15 |
| назначенный ресурс до списания, часов, не менее | 80000 |

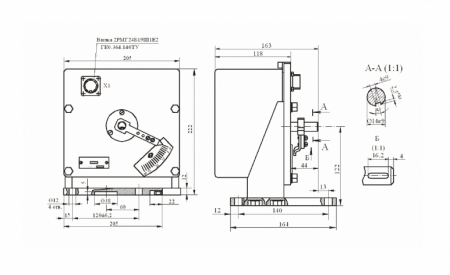

| Габаритные размеры | не более 210х225х190 мм |
