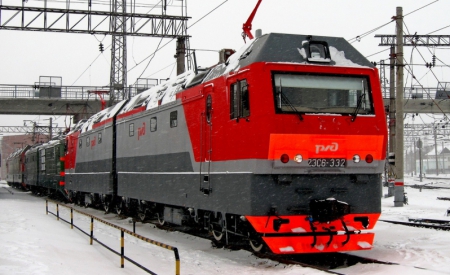

Преобразователь собственных нужд (ПСН) для электровоза 2ЭС6
- Питание обмоток возбуждения коллекторных тяговых двигателей.
- Питание асинхронных электродвигателей вспомогательных механизмов электровоза (вентиляторов охлаждения, компрессора).
- Питание цепей управления и освещения (ЦУиО), заряда аккумуляторной батареи.
- Питание системы микроклимата кабины машиниста.
Область применения – железнодорожный транспорт
Модификация ПСН со значительным снижением ГМХ, повышенным КПД, улучшением эксплуатационных характеристик, снижением стоимости (по требованию заказчика).
Состав ПСН
- Шкаф защит – обеспечивает защиту аппаратуры от несанкционированных воздействий и электромагнитную совместимость с контактной сетью электровоза.
- Инвертор-управляемый выпрямитель СТПР1000 – обеспечивает преобразование напряжения контактной сети в ряд постоянных напряжений для питания:
- обмоток возбуждения двух пар тяговых двигателей;
- системы микроклимата кабины машиниста;
- шкафа ПЧ
- Шкаф ПЧ
- в трехфазное переменное напряжение 380В 50Гц для питания асинхронных электродвигателей вентиляторов охлаждения тяговых электродвигателей и компрессора;
- в ряд напряжений постоянного тока в диапазоне (110-160) В для питания ЦУиО и заряда АкБ.
Технические характеристики ПСН
- Диапазон входного напряжения – (2200-4000) В;
- Суммарная мощность нагрузки – не менее 210 кВт;
- КПД преобразователя – 80%;
- межсекционное резервирование по питанию 600В с переходом на последовательное возбуждение тяговых электродвигателей;
- охлаждение шкафов – от встроенных вентиляторов;
- максимальный габаритный размер шкафа – 1853мм×500мм×700мм.
ПСН защищен патентами № 2385237, 74758.
