Устройства переходные гальванической изоляции по интерфейсу JTAG
Устройства переходные служат для отработки и отладки встроенного ПО целевых устройств, использующих микроконтроллеры и программируемые логические матрицы.
Обеспечивают гальваническую развязку всех подключаемых интерфейсов между собой при следующих перепадах напряжения:
4 кВ – в течении 60 с;
560 В – без ограничения времени.

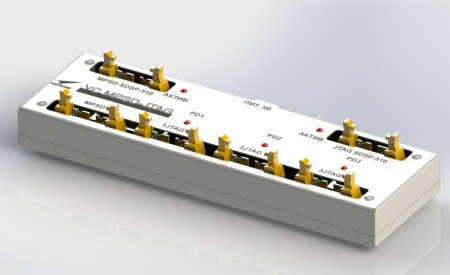

Комплект УП MPSD-JTAG
Для объектов контроля, использующие ЦОС (DSP) микроконтроллеры семейств TMS320, 1867ВЦ2/ВЦ6.
Обеспечивает:
- гальваническую развязку целевого (программируемого) устройства от ПЭВМ с программатором SDSP-510 (или аналогичного);
- подключение 1 устройства по интерфейсу MPSD;
- подключение до 3 устройств JTAG.
В комплект поставки входят:
- УП MPSD-JTAG;
- Кабель MPSD;
- Кабель JTAG (3шт.);
- Кабель питания;
- Провод заземления.

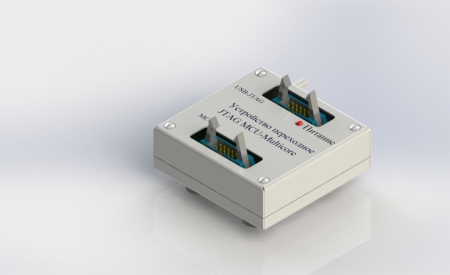

Комплект УП JTAG MCU-Multicore
Для целевых устройств содержащих микроконтроллер 1892ВМ8Я и аналогичные.
Обеспечивает:
- гальваническую развязку целевого (программируемого) устройства от ПЭВМ с эмулятором USB-JTAG ОАО НПУ «Элвис» (или аналогичного);
- подключение 1 целевого устройства по интерфейсу JTAG Multicore.
В комплект поставки входят:
- УП JTAG MCU-Multicore;
- Шлейф IDC10-СНП346;
- Шлейф IDC10- IDC10.

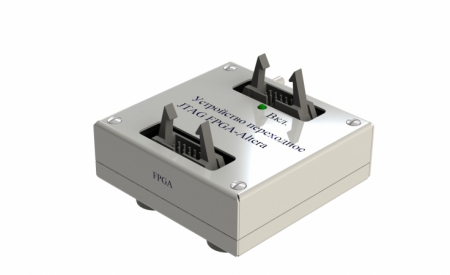

Комплект УП JTAG FPGA-Altera
Для всех программируемых матриц производства фирмы Altera
Обеспечивает:
- гальваническую развязку целевого (программируемого) устройства от ПЭВМ с программатором USB Blaster Download Cable (Altera);
- подключение 1 целевого устройства по интерфейсу JTAG-Altera;
- возможность использования совместно с логическими анализаторами, либо с цифровыми запоминающими осциллографами для гальванической развязки осциллографа от целевого устройства, используемого в режиме FPGA-view.
В комплект поставки входят:
- УП JTAG FPGA-Altera;
- Шлейф IDC10-СНП346;
- Шлейф IDC10- IDC10.
