Система контроля аппаратуры технологическая (СКАТ)
СКАТ предназначена для автоматизированного контроля и диагностирования цифровых, релейных и аналоговых объектов контроля (ОК) с использованием методов функционального и параметрического контроля в условиях предприятия-изготовителя.

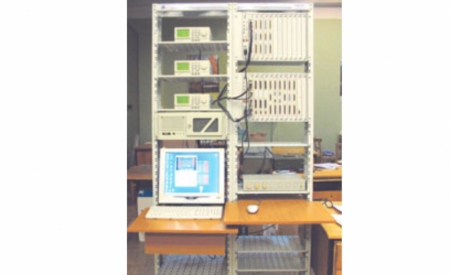

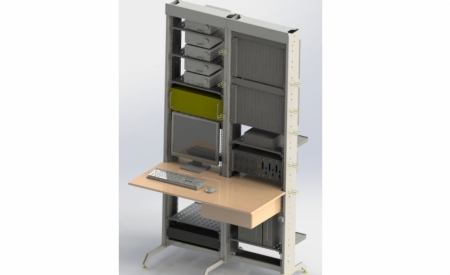

СКАТ представляет собой систему технических и программных средств под управлением IBM PC-совместимого компьютера, построенную по модульному принципу, обеспечивающему возможность гибкого конфигурирования системы в зависимости от типа ОК.
Функциональная часть СКАТ формирует и выдает на входы ОК испытательные воздействия в соответствии с заданным режимом и программой проверки ОК и проводит первичную обработку информации, получаемой от ОК.
СКАТ предоставляет возможность проверки ОК различного типа, имеющих сложную структуру входных и выходных сигналов, в том числе логических, релейных и аналоговых сигналов, шин питания.
Состав
- Промышленный контроллер IBM PC, TFT-панель.
- Системные модули СКАТ, обеспечивающие подключение функциональных блоков к магистральному интерфейсу СКАТ.
Типы функциональных блоков, устанавливаемых в системные модули:
- адаптер последовательного обмена;
- аналого-цифровой преобразователь;
- цифро-аналоговый преобразователь;
- коммутатор измерительных цепей;
- блок релейных сигналов;
- блок логических уровней;
- программируемый генератор сигналов;
- измеритель переменного напряжения.
По желанию заказчика, могут быть разработаны дополнительные функциональные блоки:
- регулируемые источники напряжения и тока стандартного типа, используемые для питания ОК;
- кабели магистрального системного интерфейса СКАТ;
- источник бесперебойного питания.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Питание от сети переменного тока, В, Гц | ~220, 50 |
| Потребляемая мощность на один МС, Вт | 150 |
| Конструктивное исполнение МС | 19"-конструктив |
| Габаритные размеры МС, мм | 600 х 360 х 490 |
| Габаритные размеры функциональных блоков, мм | 265 х 160 |
