Автоматизированная система управления компрессорной установкой (АСУ КУ)
АСУ КУ предназначена для управления и контроля основных параметров технологического оборудования компрессорной установки (станции) различных исполнений (на автомобильном шасси, в контейнере, стационарная установка) для различных отраслей промышленности, эксплуатирующихся в широком диапазоне температур (от — 40º до + 45ºС).
Система АСУ КУ обеспечивает
- Контроль и управление приводами компрессора (дизельный, электропривод).
- Диагностику предаварийных ситуаций станции с выводом предупреждений оператору с последующим остановом станции при аварийных режимах работы.
- Отображение информации о работе технологического оборудования и датчиков на дисплеях ШУ и выносного пульта оператора (ВПО).
- Ввод оператором информации с отображением на дисплеях ШУ или ВПО.
- Хранение в памяти вводимых параметров и защиту их от случайных изменений.
- Формирование архивов, содержащих информацию об отказах системы, командах управления, сигналов с датчиков.
- Накопление и хранение информации о ходе технологического процесса.
- Расширение возможностей управления элементами станции и контролем дополнительных параметров технологического процесса (по техзаданию Заказчика).

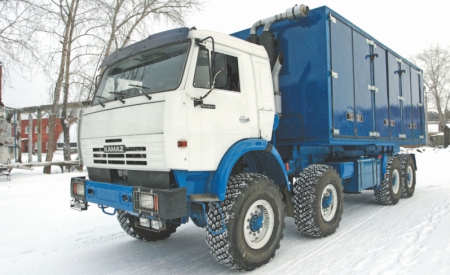

Пример реализации АСУ КУ для мобильной установки
Данная система реализована на мобильной компрессорной азотной установке (АСУ МКАУ), предназначенной для получения газообразного азота из атмосферного воздуха и подачи его под давлением для выполнения технологических операций при бурении, освоении и ремонте газовых и нефтяных скважин, вскрытии продуктивных пластов, ремонте и испытании трубопроводов, резервуаров и оборудования, эксплуатирующихся в условиях взрывоопасных сред, а также для других целей в различных отраслях народного хозяйства.
Состав оборудования АСУ МКАУ
- ШУ расположен в изотермическом корпусе, предназначен для автоматического управления работой установки и контроля технического состояния.

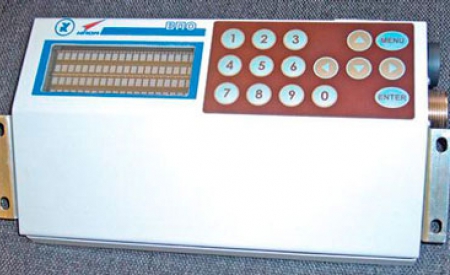

- ВПО расположен в кабине водителя, обеспечивает его текущей информацией о работе системы, позволяет изменять уставки датчиков в режиме настройки.
- РС расположен в кабине водителя, предназначен для хранения архивной информации о работе системы, позволяет снимать накопленную информацию на электронные носители.
Исполнения
- На автомобильном шасси
- Контейнерного типа
- Стационарная установка
Основные технические данные АСУ МКАУ
| Наименование параметра | Значение |
|---|---|
| Электропитание рабочее | |
| напряжение постоянного тока, В | 24 |
| потребление СУ, Вт | 100 |
| потребление системы подогрева в ШУ, Вт | 250 |
| Температура окружающего воздуха, С | от -40 до +50 |
| Срок службы, лет (не менее) | 10 |
| Габаритные размеры ШУ, мм | 720х500х400 |
| Габаритные размеры ВПО, мм | 300х240х100 |
| Габаритные размеры РС, мм | 300х250х100 |
| Степень защиты | IP54 |
Ресурс СУ компрессором до первого капитального ремонта 50 тысяч часов в пределах срока службы.
Гарантии изготовителя 18 месяцев со дня поставки заказчику.
