Комплект базовых блоков семейства «Малахит-7»

Комплект базовых блоков семейства «Малахит-7»

Назначение

Комплект базовых блоков семейства «Малахит-7» совместно с блоками-расширителями, разрабатываемыми под конкретные задачи (коммутация, обработка аналоговых сигналов, специализированные интерфейсы), позволяет в сжатые сроки с минимальными трудозатратами разработать ЦВС, обеспечивающую решение широкого спектра задач системы управления высокодинамичными объектами.


В состав базовых блоков семейства «Малахит-7» входят:

  • Модуль системный, ШЮГИ.467443.009
  • Блок модулей вычислительных, ШЮГИ.467459.005
  • Блок модулей связи, ШЮГИ.467451.005

Базовые блоки семейства «Малахит-7» реализованы с использованием следующей элементной базы:

  • Микропроцессор 1867ВЦ6 (ФГУП НИИЭТ, г.Воронеж)
  • Микропроцессор 1867ВЦ2 (ФГУП НИИЭТ, г.Воронеж)
  • БМК 1537ХМ2 (ОАО «Ангстрем», г.Зеленоград)
  • Буферные элементы 1554АП6ТБМ (ОАО «Ангстрем», г.Зеленоград) и 5584АП7 (НПО «Интеграл», г.Минск)
  • ОЗУ 1637РУ1 (ОАО «Ангстрем», г.Зеленоград)
  • Flash 1638РР1 (ОАО «Ангстрем», г.Зеленоград)
  • Супервизор питания 1446АП1 (ОАО «Ангстрем», г.Зеленоград)
  • Тактовый генератор ГК-108П (ОАО «Лит-Фонон», г.Москва);
  • Высокостабильный генератор ГК-21 (ОАО «Лит-Фонон», г.Москва).

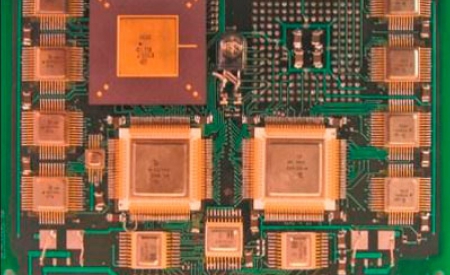

Модуль системный

Модуль системный предназначен для использования в резервированной цифровой вычислительной системе, построенной на основе базовых блоков «Малахит 7» в качестве центрального высоконадежного управляющего модуля, обеспечивающего функционирование, контроль резерва ЦВС, управление структурой и нейтрализацию возникающих отказов.

В состав модуля системного входит:

  • Три системных процессора (СП), включающих микропроцессор 1867ВЦ2, ОЗУ и РПЗУ (Flash) объемом 128Кх16 каждое;
  • Три БИС прямого доступа к памяти (ПДП), обеспечивающих сопряжение микропроцессоров с памятью и, совместно с БСМ, контроль исправности СП;
  • Две интерфейсных БИС сопряжения с магистралью (БСМ), обеспечивающих подключение к двум каналам параллельной специализированной внутрисистемной магистрали и, совместно с блоками ПДП, контроль исправности СП;
  • Два высокостабильных генератора (ВГ);
  • Два стабилизатора питания высокостабильных генераторов;
  • Пять схем сброса системных процессоров и блоков сопряжения с магистралью.

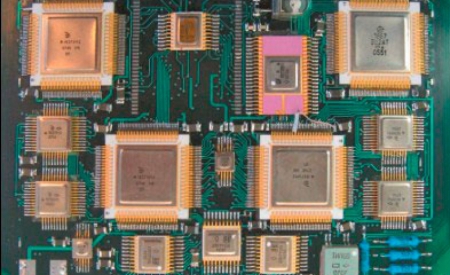

Блок модулей связи:

Блок модулей связи включает два модуля связи, выполненных в едином конструктиве, каждый из которых предназначен для организации взаимодействия с внешними подсистемами по двум коммутируемым КЛС на основе ГОСТ Р 52070-2003.

В состав модуля связи входит:

  • Микропроцессор 1867ВЦ2;
  • Две интерфейсных БИС сопряжения с магистралью (БСМ0 и БСМ1), обеспечивающих подключение к двум каналам системной магистрали и работающие в 32-разрядном режиме;
  • flash 128Кх16
  • ОЗУ 128х16
  • ППУ ГОСТ Р52070
  • Кодек канала обмена
  • Блок сопряжения кодека, процессора и ППУ, содержащий в своем составе коммутатор направлений.

Блок модулей вычислительных

Блок модулей вычислительных включает два модуля вычислительных, выполненных в едином конструктиве, и предназначен для решения основных функциональных задач ЦВС, а именно: хранение и обработка информации в соответствии с заданным алгоритмом управления, обмен информацией с внешними подсистемами посредством модулей связи.

В состав каждого модуля вычислительного входит:

  • Микропроцессор 1867ВЦ6Ф, поддерживающий операции с числами в формате 40р с плавающей запятой;
  • Две интерфейсных БИС сопряжения с магистралью (БСМ0 и БСМ1), обеспечивающих подключение к двум каналам параллельной специализированной внутрисистемной магистрали;
  • flash 128Kx32
  • ОЗУ 128Кх32
  • ППУ последовательного канала «токовая петля».



.
