Автоматизированная система управления конвейерным транспортом (АСУ КТ)

Назначение

АСУ КТ предназначена для автоматизированного управления системой конвейеров в соответствии с заданными алгоритмами работы.

АСУ КТ осуществляет автоматическое и ручное управление, контроль технического состояния оборудования, а также обеспечивает блокировки и защиты с последующим автоматическим остановом магистральных конвейерных линий при возникновении аварийных ситуаций.

АСУ КТ применяется в горнодобывающей, угольной, металлургической, химической отраслях промышленности.

Задачи, решаемые АСУ КТ

1. Автоматизация процесса управления конвейерным транспортом.
2. Повышение надежности работы СУ конвейерным транспортом.
3. Повышение качества соблюдения технологического режима и его безопасности.
4. Повышение оперативности действий технического персонала

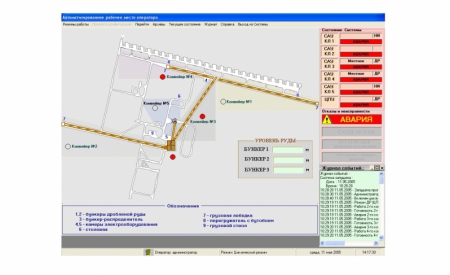

Управление подсистемами АСУ КТ осуществляется как с рабочего места диспетчера (АРМ — О), так и с панели ЦПУ.

Система обеспечивает:

1. Плавный пуск конвейера и автоматическое поддержание скорости движения ленты при номинальных и при повышенных нагрузках.
2. Работу конвейера в рабочем и ремонтном режимах скорости.
3. Автоматическую последовательность включения и выключения конвейеров как при нормальном функционировании системы, так и в аварийной ситуации.
4. Анализ и автоматический запуск системы при наличии нормальных условий пуска, исключающих создание аварийной ситуации.
5. Автоматическое управление системой магистральных конвейеров в соответствии с технологическими алгоритмами работы рудника.
6. Автоматическую блокировку пуска КЛ при отсутствии нормальных условий пуска.
7. Автоматический останов конвейеров:
   • при порывах и сходах ленты;
   • при нарушениях режима работы частотно-регулируемого привода;
   • при задании команды оператором системы;
   • при пропадании первичного питания 380 В, 50 Гц;
   • при нарушении ограждения электропривода;
   • при срабатывании кабель тросовых выключателей;
   • при срабатывании датчика максимальной загрузки бункера;
8. Останов конвейеров в соответствии с технологическими алгоритмами при нарушении тепловых режимов работы подшипниковых узлов электропривода.
9. Автоматический останов и запрещение запуска при срабатывании электрических защит и при наличии сигнала «Пожар» от системы пожарной сигнализации (если ее цепи подключены к АСУ КТ).

Место установки:

1. подземные выработки;
2. ГОКи;
3. карьеры;
4. аглофабрики;
5. объекты металлургической и химической промышленности.

Условия эксплуатации:

1. климатическое исполнение – У; УХЛ;
2. категория размещения 5 по ГОСТ 15150-69;
3. диапазон температур окружающего воздуха от + 2 до +50° С;
4. относительная влажность – 80%;
5. запыленность воздуха – 0,2 мг/м3;
6. электроснабжение от сети с выходным напряжением 380 В, 50 Гц;
7. исполнение IP 54, нормальное рудничное (PH2).

Сертификат № РОСС RU.МГ07.В00595
