Программно-аппаратные средства автоматизации судовых технических систем

Программно-аппаратные средства автоматизации судовых технических систем

Представляют собой микропроцессорные функциональные модули и предназначены для комплектования локальных систем управления (ЛСУ) любых технических средств (дизель-генераторы, кондиционеры, вентиляторы, различная корабельная арматура: насосы, датчики, исполнительные механизмы, распределительные щиты и пр.).

Программное обеспечение состоит из двух основных частей

  • Стандартное программное обеспечение – не зависит от конструкции и назначения объекта контроля (управления).
  • Функциональное программное обеспечение – отражает особенность объекта контроля (управления).

Преимущества программно-аппаратных средств разработки НПОА

— Использование распределенной системы управления на базе создаваемых программно-аппаратных средств.

Основные преимущества распределенных СУ

  • Легкая расширяемость
  • Высокая надежность
  • Малые сроки разработки
  • Легкость тестирования и отладки
  • Возможность распределения системы по объекту управления
  • Использование микропроцессоров с меньшим энергопотреблением
  • Распределение (распараллеливание) вычислительного процесса

Номенклатура программно-аппаратных средств

Наименование программно-аппаратных средствНазначение
МВСКВыдача «сухих» контактов или напряжений
МПСКПрием «сухих» контактов или напряжений
МПАСПрием 4-20 мА
МПИ3RS-485/ГОСТ Р 52070
МПИ4RS-485/RS-485
МПАС-ТТПрием термопар
МСАПрием «сухих» контактов и выдача команд напряжением
РЧВ6Прием сигнала ЧВ и выдача тока в УИ
Модуль магистральныйПитание модулей, подключение к RS-485
МТППитание и код между «линейками»
УКЧВПрием от ПП и выдача 2 команд напряжением
ИП с контролем R изоляцииПрием переменного напряжения 380 В, выдача постоянного 27 В
Панель управленияВзаимодействие с оператором
Зарядное устройствоЗаряд АКБ, разряд, контроль состояния

Примеры назначения

  • Система автоматизированного управления аварийного дизель-генератора мощностью 1000 кВт;
  • Локальная система управления дизель-генератора 2-28ДГ;
  • Пульт управления водоохлаждающей машины холодопроизводительностью 180кВт;
  • Пульт управления холодильными продовольственными камерами.

Основные ТТХ программно-аппаратных средств

Наименование параметраЗначение
Группа по ГОСТ РВ 20.39.304-982.1.2, 2.1.4, 2.3.2-2.3.4
Интервал рабочих температур, °С:
— длительноот — 40 до + 70
Относительная влажность, % не более:
— при температуре плюс 35 °С;до 100
Атмосферное давление в работе, Паот 79,9.103 до 202,4.103
После пребывания в нерабочем состоянии при транспортировании:
— при температуре, °С
от -50 до +70
— относительной влажности, %
при температуре плюс 35 °С
до 100
— атмосферном давлении, Па, не менее
— вид транспортирования
12.103
любой
Степень защиты по ГОСТIP55
Назначенный ресурс до заводского ремонта, часов60000
Назначенный ресурс до списания, часов30000
Гарантийный срок хранения, лет10
Гарантийный срок эксплуатации, лет5
Вид приемкиОТК, ВП

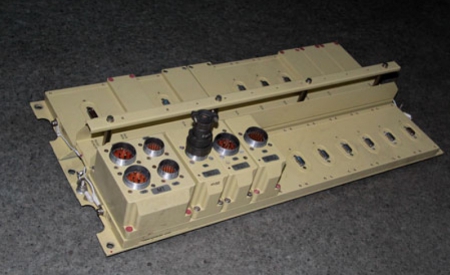

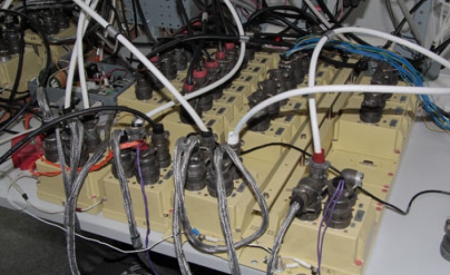

Программно-аппаратные средства автоматизации судовых технических систем 0Программно-аппаратные средства автоматизации судовых технических систем 1
