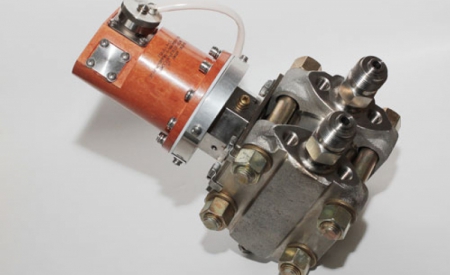

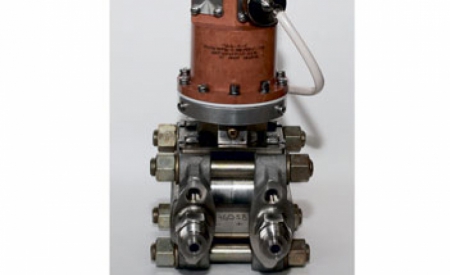

Преобразователи давления измерительные ПДА-А, ПДИ-А, ПДД-А
Назначение
Применение в системах управления подводных, надводных кораблей и других объектов ВМФ для измерения абсолютного, избыточного или дифференциального давлений, с подключением к стальным или титановым магистралям.
Варианты исполнения и преимущества
- Исполнения для измерения абсолютного (ПДА-А), избыточного (ПДИ-А) и дифференциального (ПДД-А) давлений
- Унифицированный моноблочный конструктив
- Исполнения для подключения к стальным или титановым магистралям давления
- Широкий диапазон верхних пределов измерения давления (ВПИ).
- Способность выдерживать длительные перегрузки до 300% от ВПИ, для ПДД-А допускается перегрузка рабочим избыточным давлением
- Различные присоединительные размеры – метрическая резьба, «под сварку»
- Исполнения с одним или двумя соединителями (электропитание по отдельному кабелю)
- Гальваническая изоляция выходных цепей от цепи электропитания и корпуса
- Цифровой выходной сигнал (RS-485)
- Аналоговые выходные сигналы — от 0 до 10 В или от 4 до 20 мА (2х или 4х проводная схема)
- Релейный выходной сигнал (сигнализатор давления) — один канал или два независимых канала
- Межповерочный интервал до 5 лет
- Поверка без демонтажа
- Диагностирование неисправности, контроль стыковки соединителей
- Автоматическая защита с самовосстановлением от перегрузок и замыканий по электрическим цепям
- Стойкость к ВВФ для исполнений аппаратуры класса 2 (морская) по ГОСТ РВ 20.39.304-98
- Соответствие требованиям по электромагнитной совместимости и помехозащищенности, защита от импульсных воздействий (МИП, НИП)
- Вид приемки ОТК и «ВП»
Технические характеристики
| Название параметра | Значение |
|---|---|
| Абсолютное давление, ВПИ, атм (МПа) | 0,4 — 600 ( 40- 60) |
| Избыточное давление, ВПИ, атм (МПа) | 1-600 (100- 60) |
Дифференциальное давление (разность давлений, перепад давлений), ВПИ, атм (Мпа) | 0,006 – 40 (0,63- 4) |
| Рабочее избыточное, атм (Мпа) | до 160 (до 15,7) |
| Присоединение к магистрали давления | М22, М24, М27, «под сварку» Ду6 — Ду10 |
Нагрузка | до 900 Ом для 4-20 мА, от 600 Ом — 100 кОм для 0-10 В |
Рабочий диапазон температуры окружающего воздуха, °С | от — 10 до + 80 |
| Диапазон напряжения электропитания, постоянный ток, В | 16 — 32 |
| Погрешности измерений | |
R -485, предел основной приведенной погрешности, % | ± 0,25% |
RS-485, суммарная погрешность в рабочем диапазоне температуры окружающего воздуха, % | ± 0,5% |
4-20 мА, предел основной приведенной погрешности, % | ± 0,5% |
0-10 В, предел основной приведенной погрешности, % | ± 0,5% |
| Релейный (сигнализатор давления), % | ± 0,5% |
