Магниторезистивный чувствительный элемент (МРЧЭ)
МРЧЭ является первичным измерительным преобразователем, действие которого основано на зависимости электросопротивления тонкоплёночной структуры от величины и ориентации внешнего магнитного поля. Он имеет нечётную и линейную (в определенном интервале полей) функцию преобразования. Отличительная особенность МЧРЭ состоит в повышенной термостабильности чувствительности, реализованной не аппаратурным методом.
Назначение
МРЧЭ предназначен ля применения в системах автоматизации; в промышленности, автомобилестроении, энергетике, на транспорте и других областях техники в качестве функционально законченного чувствительного элемента для датчиков обратной связи, реагирующих на величину постоянного или переменного магнитного поля, а также на его возмущения.

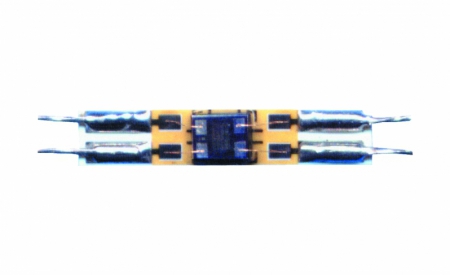

МЧЭ выпускается в двух модификациях:

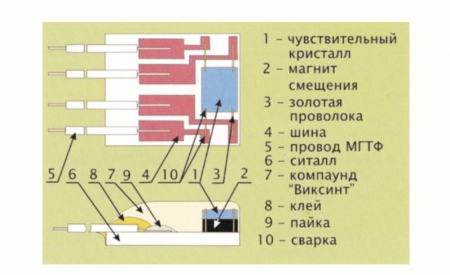

- 5х6х2.6 мм.

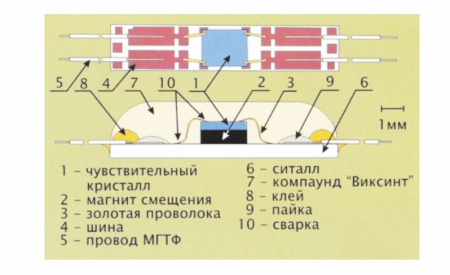

- 2х10х2.6 мм.
На основе таких разработок cозданы и успешно внедрены в эксплуатацию следующие устройства:
- датчик обратной связи для автоматизированного дозатора хлора «Галоген- Д»;
- устройство обнаружения коротких замыканий при электрохимическом осаждении меди;
- датчик магнитных меток для геологоразведки.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Чувствительность к продольному магнитному полю (η) | 0.7 1.0 мВ/(мАхЭ) |
| При питающем токе 5 мА и поле 1Э выходной сигнал | 5 мВ или 0.5 0.7 мВ/(ВхЭ) |
| Чувствительность к поперечному магнитному полю | <10-² мВ/(мАхЭ) |
| Начальный разбаланс преобразователя, мВ | 10 25 |
| Номинальный ток питания (постоянный, переменный), мА | 5 |
| Номинальное напряжение питания, В | 7,5 |
| Максимальное напряжение питания, В | 30 |
| Номинальное электросопротивление, кОм | 1,5 |
Интервал измеряемых магнитных полей (при коэффициенте нелинейности < 1 %), Э | ± 5 |
Температурный коэффициент чувствительности (η 0.7мВ/(мАхЭ) в интервале от 50 до+100 °С), %/ град | < 0.02 |
| Площадь чувствительной зоны кристалла, мм2 | ~ 0.6 |
| Размеры кристалла преобразователя (без магнита смещения), мм | 2х1.6х0.4 |
Патент
РФ RU 2084912 C1
