Высокочувствительные волоконно-оптические датчики
Высокочувствительные волоконно-оптические датчики разработаны на новом физическом принципе в «ОКБ Автоматика». Находятся в стадии натурных испытаний.
Особенности датчиков
Чувствительность (определяется площадью оптического контура – длиной волокна и диаметром катушки). В традиционных приборах на специальном оптоволокне, сохраняющем поляризацию, длина волокна не превышает 2-2,5 км ввиду большого коэффициента затухания (~4дБ). Предлагаемые датчики основаны на новом использовании изотропного одномодового волокна, широко используемого в системах связи. Коэффициент затухания в таком волокне (~0,2дБ), поэтому удалось увеличить длину волокна до 25 км и на десятичный порядок повысить чувствительность ВОГ, что позволяет, в частности, измерять угловую скорость вращения Земли с точностью, достаточной для построения высокоточных гирокомпасов с аналитическим определением азимута.
Помехозащищенность
Чувствительный элемент (ЧЭ) не требует электропитания датчиков состоит только из катушки оптического волокна и имеет высокую защищенность от внешних электромагнитных воздействий благодаря диэлектрической природе волокна.
Электронные блоки со средствами индикации информации могут быть расположены до 10 км от чувствительного элемента, связь идет по оптоволоконному кабелю.
Удобство контроля
Возможность реализации дистанционного контроля показаний датчиков позволяет реализовать централизованный контроль за работой сложных комплексов с комфортными условиями работы операторов.
Ресурсы работы
Датчики на оптоволокне имеют практически неограниченный ресурс работы. Аналогичные датчики на кольцевых лазерных гироскопах требуют периодической замены чувствительного элемента – трубок оптического контура.
Цена комплекта
Основную разницу в стоимости комплектов датчиков составляют цены комплектации ЧЭ. Цена специального волокна для всех традиционных датчиков на основе ВОГ составляет до 20$ за метр при цене обычного связного волокна, применяемого в датчиках разработки «ОКБ Автоматика», 0,02$. Даже при увеличении длины волокна в 10 раз, цена датчика «ОКБ Автоматика» будет меньше цены традиционных датчиков на ВОГ.
Практическая значимость разработок
Волоконно-оптические гирокомпасы призваны заменить высокоточные механические гирокомпасы в маркшейдерском деле, геодезии, системах прицеливания и ориентации.
Разработанные микрофоны, гидрофоны и датчики вибраций имеют преимущество перед существующими датчиками по чувствительности, защищенности и диапазону измеряемой информации.
Могут с успехом заменить традиционные датчики в системах охраны, воспроизводства и передачи акустической информации, контроля работы сложных комплексов и т.д.

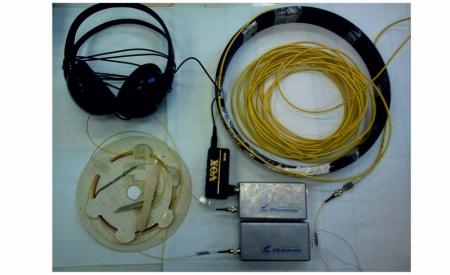

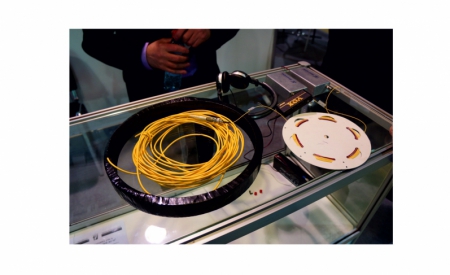

Волоконно-оптический микрофон ВОМФ-1
Волоконно-оптический микрофон ВОМФ-1 в комплекте предназначен для регистрации акустических, сейсмических и вибрационных воздействий в среде его расположения (грунт, вода, воздух).
Технические характеристики
| Диапазон измерения частот, кГц | 0 — 1000 |
| Напряжение питания, В | 11,5 – 14,5 |
| Мощность потребления питания, Вт, не более | 3 |
| Масса, г, не более | 300 |
| Габаритные размеры ЧЭ микрофона, мм | Ø320 × 40 |
| Габаритные размеры электронного блока, мм | 110 × 60 × 30 |
| Расстояние ЧЭ – ЭБ, км | до 10 |
| Гарантийный срок | 1 год |
Состав комплекта
| Чувствительный элемент (ЧЭ) – блок микрофона | 1 шт. |
| Оптический кабель | 1 шт. |
| Электронный блок (ЭБ) | 2 шт. |
| Паспорт | 1 шт. |
Область применения
Охрана территории объектов, системы воспроизводства и передачи акустической информации.
Рабочие условия эксплуатации
- Температурный диапазон работы от минус 40 до плюс 55 градусов Цельсия
- Относительная влажность воздуха 40-80% при температуре 25 градусов Цельсия
- Атмосферное давление 86-106 кПа (650-795 мм рт. ст.).

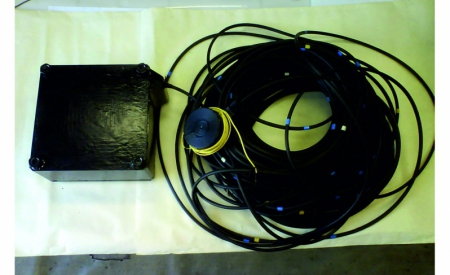

Волоконно-оптический гидрофон ВОГФ-1
Область применения
Охрана территории объектов и акваторий.
Волоконно-оптический гидрофон ВОГФ-1 в комплекте предназначен для регистрации акустических, сейсмических и вибрационных воздействий в водной и ледяной среде.
Технические характеристики
| Диапазон измерения частот, кГц | 0 — 1000 |
| Напряжение питания, В | 11,5 – 14,5 |
| Мощность потребления питания, Вт, не более | 3 |
| Масса, г, не более | 30 |
| Габаритные размеры ЧЭ микрофона, мм | 340 × 300 × 40 |
| Габаритные размеры электронного блока, мм | 110 × 60 × 30 |
| Расстояние ЧЭ – ЭБ, км | до 10 |
| Гарантийный срок | 1 год |
Состав комплекта
| Чувствительный элемент (ЧЭ) – блок микрофона | 1 шт. |
| Оптический кабель | 1 шт. |
| Электронный блок (ЭБ) | 2 шт. |
| Паспорт | 1 шт. |
Рабочие условия эксплуатации
- Температурный диапазон работы от минус 40 до плюс 55 градусов Цельсия
- Относительная влажность воздуха 40-80% при температуре 25 градусов Цельсия
- Атмосферное давление 86-106 кПа (650-795 мм рт. ст.).

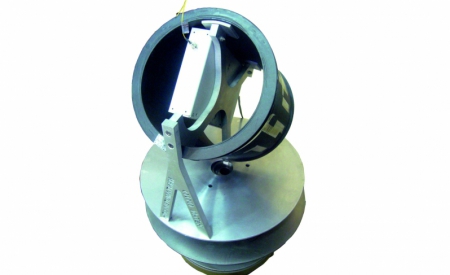

Волоконно-оптический гирокомпас ВОГК-2
Область применения
Маркшейдерские работы и системы ориентирования специального назначения, поисковые и спасательные работы, ориентирование на местности, недоступной спутниковой навигации и т.д.).
Волоконно-оптический гирокомпас ВОГК-2 в комплекте предназначен для определения дирекционного угла заданного направления при установке ВОГК-2 на неподвижном относительно Земли основании.
Технические характеристики
| Модель прибора | ВОГК-2-15 | ВОГК-2-30 | ВОГК-2-60 |
| Диапазон измерения дирекционных углов, град. | 0-360 | ||
| Средняя квадратическая погрешность измерения дирекционного угла одним приемом, угл. сек. | 15* | 30* | 60* |
| Предел допускаемой абсолютной погрешности измерения дирекционного угла в разных приемах, угл. сек. | 50 | 90 | 90 |
| Время определения дирекционного угла в одном приеме измерения, мин. | 4 | ||
| Цена младшего разряда информации о дирекционном угле, угл. сек. | 1 | ||
| Напряжение питания, В | 22...30 | ||
Мощность потребления питания, Вт, не более, (без компьютера) | 50 | ||
| Масса, кг, не более | 25 | ||
| Габаритные размеры блока гирокомпаса, мм | Диаметр 370, высота 370 | ||
| Срок службы при соблюдении правил эксплуатации, лет | 12.5 | ||
Состав комплекта
| Блок гирокомпаса | 1 шт. |
| Теодолит (поставляется по отдельному заказу) | 1 шт. |
| Штатив | 1 шт. |
| Компьютер | 1 шт. |
| Кабель сигнальный | 1 шт. |
| Кабель питания | 1 шт. |
| Компакт диск с ПМО и РЭ | 1 шт. |
| Источник питания с зарядным устройством | 1 шт. |
| Паспорт | 1 шт. |
| Транспортная тара | 1 шт. |
| Палатка (для специального назначения) | 1 шт. |
Рабочие условия эксплуатации
- Температурный диапазон работы от 0 до плюс 35 градусов Цельсия.
- Относительная влажность воздуха 40-80% при температуре 25 градусов Цельсия.
- Атмосферное давление 86-106 кПа (650-795 мм рт. ст.).
- Допустимые вибрационные перегрузки не более 10¯³ g.
- Допустимые акустические нагрузки не более 20 дБ.
- Допустимая скорость ветра не более 0,5 м/сек.
Волоконно-оптический датчик вибраций ВОДВ-1
Область применения
Контроль и анализ вибраций в машинах, агрегатах и магистральных трубах.
Волоконно-оптический датчик вибраций ВОДВ-1 в комплекте предназначен для вибрационных воздействий в среде его распространения.
Технические характеристики
| Диапазон измерения частот, кГц | 0 — 8000 |
| Напряжение питания, В | 11,5 – 14,5 |
| Мощность потребления питания, Вт, не более | 3 |
| Масса, г, не более | 300 |
| Габаритные размеры ЧЭ микрофона, мм | Ø300 × 40 |
| Габаритные размеры электронного блока, мм | 110 × 60 × 30 |
| Гарантийный срок | 1 год |
Состав комплекта
| Чувствительный элемент (ЧЭ) – блок микрофона | 1 шт. |
| Кабель сигнальный | 1 шт. |
| Кабель питания | 1 шт. |
| Электронный блок | 1 шт. |
| Источник питания с зарядным устройством | 1 шт. |
| Паспорт | 1 шт. |
Рабочие условия эксплуатации
Температурный диапазон работы от минус 40 до плюс 350 градусов Цельсия
Давление до 10 бар.
