Электрощитки распределительные и учетно-распределительные, этажные

Щитки обеспечивают:

1. прием, учет и распределение электроэнергии по группам нагрузки;
2. отключение напряжения в нормальных и аварийных режимах (защиту от перегрузок и поражения электрическим током;
3. подключение к автоматизированным системам коммерческого учета потребления электроэнергии (АСДУЭ);
4. степень защиты IP 30, IP 31.

Состав

1. Счетчик электроэнергии индукционного или электронного типа (однотарифный или многотарифный).
2. Аппараты защиты (автоматические выключатели, устройства защитного отключения) и аппараты контроля и управления нагрузкой, выполненные в виде типовых модулей, устанавливаемых на стандартную монтажную DIN рейку.
3. Клеммные зажимы для подключения «нулевых» рабочих («N») и защитных («PE») проводов и цепей кабеля телеметрического выхода и переключения тарифов счетчика.

Щитки квартирные учетно- распределительные (ЩКР)

Щитки серии ЩКР имеют два исполнения по способу установки:

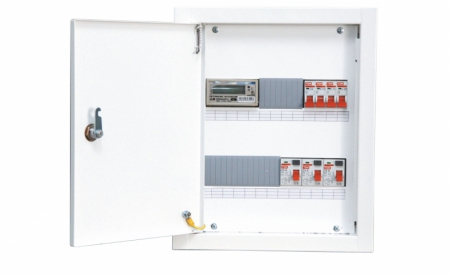

• — ЩКР ХХ В, встраиваемые в нишу

Конструкция щитков допускает ввод питающих и отводящих проводников (кабелей) как сверху, так и снизу, в т. ч. в металлических или пластмассовых трубах, для исполнения IP 31 щиты комплектуются специальными сальниками.

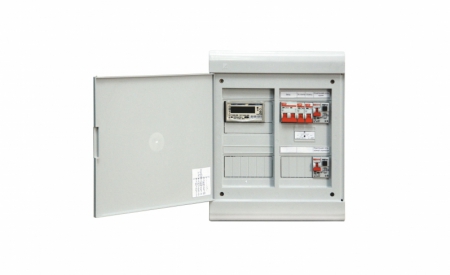

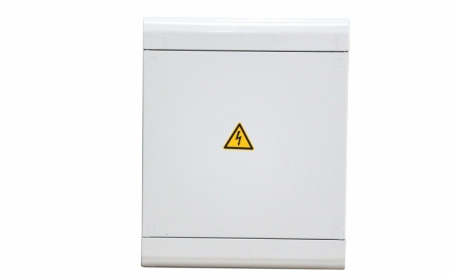

• — ЩКР ХХ Н, навесные

Имеют такие же габаритные размеры и состав, как и щитки встраиваемые: изготавливаются модификации щитков с вводом подводящих и отводящих проводов (кабелей) сверху и снизу, а также через заднюю стенку щитка.

Щитки навесного исполнения крепятся к стене здания шурупами через отверстия в задней стенке щитка.

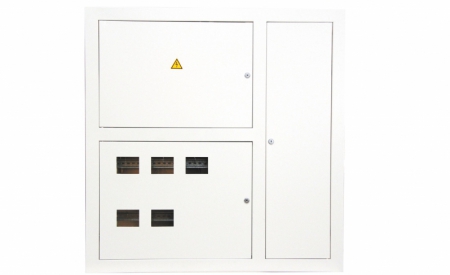

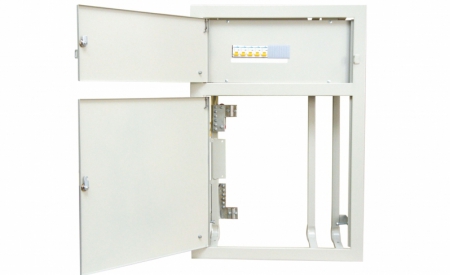

Щитки этажные учетно- распределительные (ЩЭУР)

1. производятся только встраиваемого исполнения, крепятся в нише стены специальными распорными скобами (от 4 до 8 шт.) с 4 -х сторон щитка;
2. имеют защитную «РЕ» и нулевую «N» шины с зажимами, с закреплением стоякового провода сечением до 90 мм;
3. комплектуются вводными автоматическими выключателями серии АЕ или модульного типа (на DIN рейку), а также групповыми выключателями и УЗО модульного типа;
4. имеются модификации щитков с дополнительным автоматическим выключателем питающих линий стояка.

Сертификат № PОСС RU. АЯ55 Н06559
