Система Бумеранг АСКУЭиУ на базе отдельных модулей БУМиЗ (блок удаленного мониторинга и защиты)

Система Бумеранг АСКУЭиУ на базе отдельных модулей БУМиЗ (блок удаленного мониторинга и защиты)

Система «Бумеранг» АСКУЭиУ – это автоматизированная система контроля, учета электроэнергии (других видов энергоносителей) и дистанционное управление абонентами с центрального диспетчерского пункта по радиоканалу.

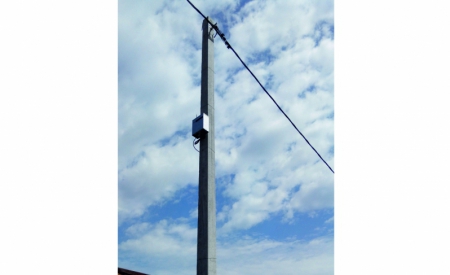

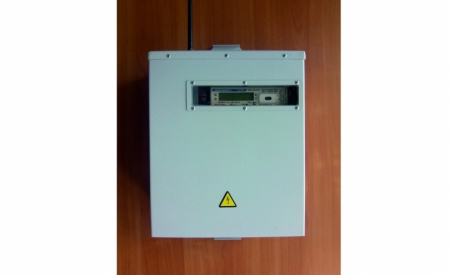

Система Бумеранг АСКУЭиУ на базе отдельных модулей БУМиЗ (блок удаленного мониторинга и защиты) 0Система Бумеранг АСКУЭиУ на базе отдельных модулей БУМиЗ (блок удаленного мониторинга и защиты) 1

Отличительные особенности данной системы от традиционных систем АСКУЭ:

  1. Использование радиоканала для обмена данными и сбора информации со счетчиков электроэнергии и других видов счетчиков иных энергоносителей по беспроводной линии связи.
  2. Используется радиоканал в диапазоне частот 2,4 ГГц (при этом достигается наивысшая помехоустойчивость), мощность радио сигнала составляет 10 мВт, что разрешено к применению на территории России. Предлагаемая система «Бумеранг» обеспечивает высокую скорость обмена данными между устройствами системы, что сопоставимо со скоростью обмена данными в проводных линиях электросвязи.
  3. Система беспроводной технологии «Бумеранг» обеспечивает самоорганизацию радиосети, позволяет минимизировать затраты на предпроектное обследование объектов и проведение пусконаладочных работ. Система ориентирована на организацию учета потребления электроэнергии и других энергоносителей в многоквартирных домах и коттеджных поселках частного сектора.

Цель внедрения системы «Бумеранг»

  1. Снижение технических потерь энергоресурсов за счет повышения точности измерительных приборов при передаче и обработке информации в цифровом виде.
  2. Снижение потерь электроэнергии и других видов энергоносителей при лимитном ограничении энергопотребления отдельными абонентами.
  3. Снижение затрат на содержание штата контролеров и исключение субъективных факторов, влияющих на процесс учета, за счет автоматизации сбора данных о потреблении электроэнергии и других видов энергоносителей.
  4. Плановое распределение абонентов по мощности потребления электроэнергии по многоквартирному дому, по улице, по району. Как следствие этого, улучшение коэффициента cos φ (перекос фаз).
  5. Ограничение потребления мощности электроэнергии абонентами до паспортных данных внутренней электросети абонентов. Как следствие, исключается возможность возникновения пожаров по причине перегрузки внутренней электросети абонентами.
  6. Двойная защита сети абонентов от токов короткого замыкания. Данная функция организованна как программно, так и с помощью вводного автомата.
  7. Система позволяет организовать объективный и цивилизованный сбор информации по энергопотреблению абонентами, исключая двухсторонние судебные иски.

Функциональные особенности системы «Бумеранг»

  1. Система обеспечивает сбор, хранение, оперативное предоставление на диспетчерский пункт документированных достоверных данных о потреблении электроэнергии и других видов энергоносителей: газа, воды, тепла, а также дает возможность передавать любую другую информацию, например, от охранной и пожарной сигнализаций помещений, в цифровом виде.
  2. Система «Бумеранг» обеспечивает возможность ограничения электропотребления любым абонентом с диспетчерского пункта вплоть до его отключения за неуплату долга. Система «Бумеранг» обеспечивает возможность программирования с диспетчерского пункта величины потребляемой электрической мощности любого удаленного абонента и задание временных режимов лимитного отключения при превышении установленной мощности удаленным абонентом.
  3. Система обеспечивает диагностику работоспособности оборудования, контроль над внешними параметрами сети и ограничение несанкционированного потребления электроэнергии удаленным абонентом.
  4. Появляется возможность дистанционного управления операторами поставщика электрической энергии любыми абонентами данной сети.

Устройства радиосвязи и характеристики радиоканала.

  1. Диапазон частот без лицензирования в России — 2,4 ГГц.
  2. Мощность применяемых радиомодулей — 10 мВт.
  3. Скорость передачи данных в сети — 250 кбит/сек.
  4. Автоматическое формирование канала передачи информации по радиосети от конкретного запрашиваемого абонента до центрального диспетчерского пункта и обратно.
  5. Опрос 100 модулей абонентов сети не более, чем за 3 минуты.
  6. Автоматическая прокладка маршрутов ретрансляции данных в радиосети самой системой.
  7. Автоматическое восстановление и перестроение канала передачи информации по радиосети при сбое, при выпадении модуля из сети или при ухудшении условий радиосвязи конкретного участка сети.
  8. Расстояние передачи информации от модуля к модулю в помещениях до 50 – 150 метров.
  9. Расстояние передачи информации от модуля к модулю на открытых пространствах до 500 — 700 метров.
  10. Передача информации осуществляется в зашифрованном виде (шифрование AES 128 Бит) с кодом доступа, что полностью ограничивает несанкционированный доступ к системе.

Исполнение отдельных модулей системы «Бумеранг»

  1. Модули БУМиЗ системы «Бумеранг» производятся в исполнении для однофазного и трехфазного потребления электроэнергии (дополнительные каналы сбора и передачи информации заложены дополнительно в приборе до момента активации).
  2. Модули БУМиЗ системы «Бумеранг» в исполнении для однофазного потребления электроэнергии выпускаются для двух абонентов в одном корпусе, что очень удобно при организации монтажных работ и формировании радиосети «Бумеранг». Эта конструктивная особенность модулей БУМиЗ системы «Бумеранг» снижает стоимость продукции в расчете на одного абонента.
  3. Модули БУМиЗ системы «Бумеранг» в исполнении для трехфазного потребления электроэнергии производятся для одного абонента только в отдельном корпусе, что вызвано большими размерами трехфазных.
