Устройство контроля технического состояния цилиндропоршневой группы дизельного двигателя (УКД)
Оперативный контроль эффективности работы цилиндропоршневой группы дизеля. Защита дизеля от превышения допустимой скорости вращения коленвала.
Состав

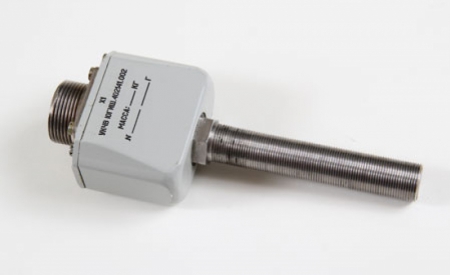

1. Устройство контроля частоты вращения (УКЧВ)

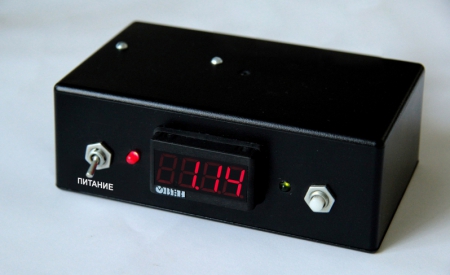

2. Цифровой индикатор (ЦИ) или модуль дисплейный (МД) в зависимости от типа отображения получаемой информации.
Область применения
Тепловозные, промышленные, сельскохозяйственные и судовые дизельные двигатели.
Возможности
1. Измерение частоты вращения коленчатого вала дизеля.
2. Отображение частоты вращения дизеля.
3. Определение эффективности работы отдельных цилиндров.
4. Определение величины компрессии.
5. Защита дизеля от «разноса» посредством управления клапаном аварийного останова.
Устройство позволяет
- • Оперативно выявить неэффективную работу каждого цилиндра.
- • Использовать данную информацию для проведения своевременного ремонта дизельного двигателя, а также для уменьшения расхода топлива, так как вследствие неэффективной работы даже одного цилиндра увеличивается расход топлива для поддержания заданной мощности.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Потребляемая мощность УКЧВ, не более, Вт | 2 |
| Потребляемая мощность ЦИ, не более, Вт | 2 |
| Потребляемая мощность МД, не более, Вт | 40 (140 при -50ºС) |
| Габаритные размеры УКЧВ, мм | 160×40×60 |
| Габаритные размеры ЦИ, мм | 150×120×50 |
| Габаритные размеры МД, мм | 285×240×90 |
| Масса УКЧВ, не более, кг | 0,35 |
| Масса ЦИ, не более, кг | 0,3 |
| Масса МД, не более, кг | 3,1 |
| Диапазон рабочих температур УКЧВ, °С | от -40 до 85 |
| Диапазон рабочих температур ЦИ, °С | от -25 до 70 |
| Диапазон рабочих температур МД, °С | от -50 до 40 |
| Степень защиты УКЧВ по ГОСТ 14254 | IP55 |
| Степень защиты ЦИ по ГОСТ 14254 | IP54 |
| Степень защиты МД по ГОСТ 14254 | IP41 |
